Multimetro Digital ET1659 AZ MINIPA no Shope

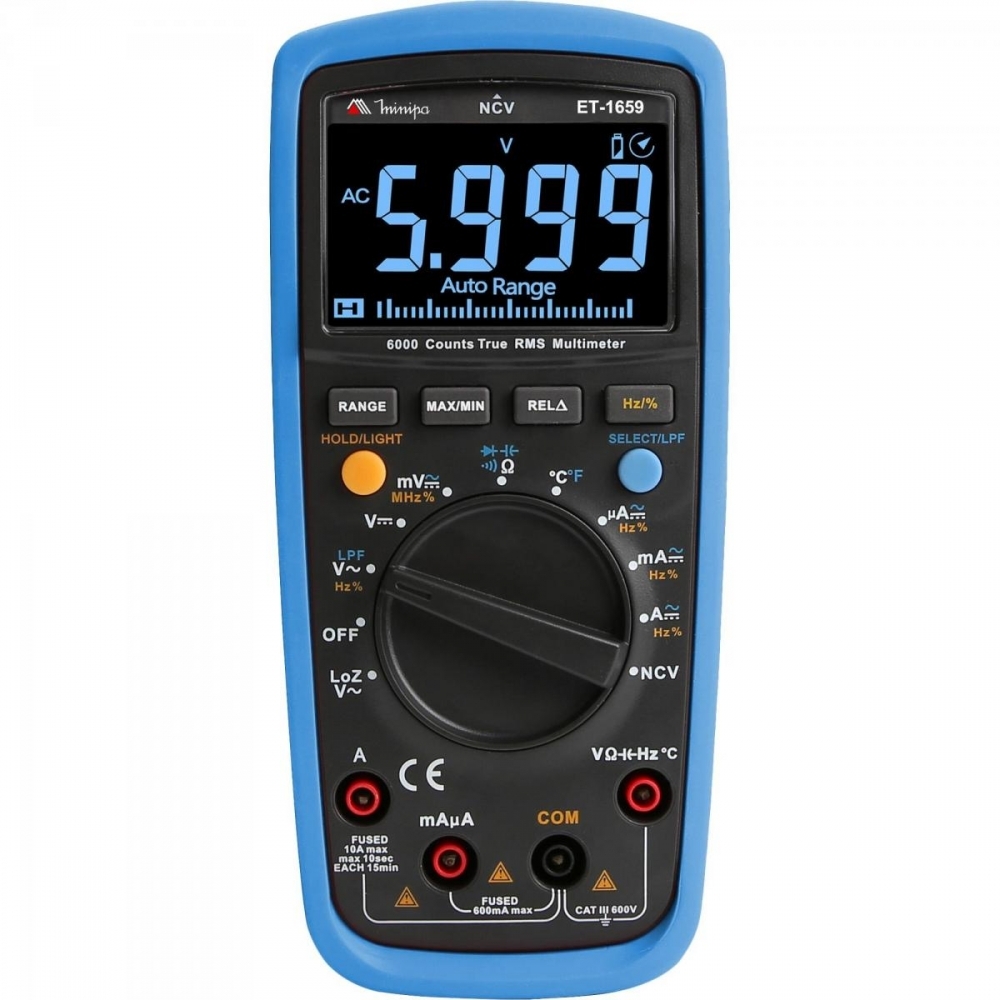

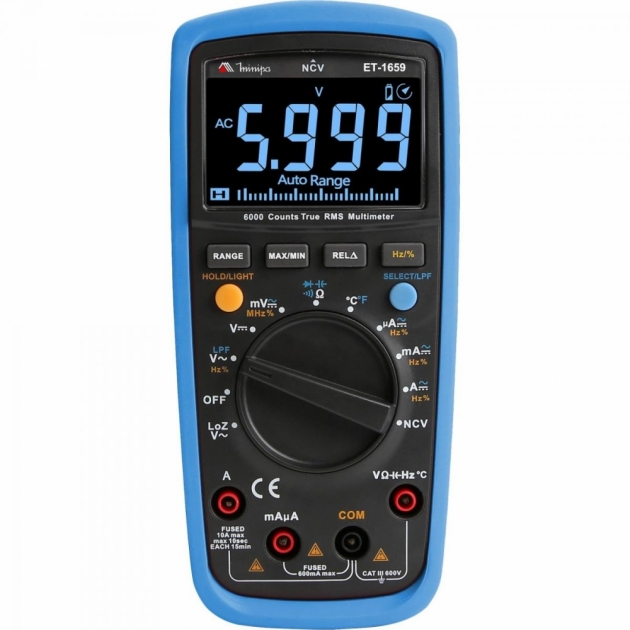

O Multímetro Digital ET-1659 - Minipa diferencia-se por ser pequeno, portátil, True RMS, auto range e possuir display de 3 5 / 6 dígitos com uma estrutura original, altamente confiável e segura, assim como um display grande. O instrumento pode ser usado em medidas de tensão AC/DC, corrente AC/ DC, filtro passa baixa (LPF), resistência, diodo, continuidade, capacitância, frequência e NCV (tensão AC sem contato). É o instrumento portátil ideal para manutenção.

Display:3 5/6 Dígitos, 6000 Contagens

Tensão DC:# Faixa: 60mV, 600mV, 6V, 60V, 600V

# Resolução: 0.01mV, 0.1mV, 1mV, 0,01V, 0,1V

# Precisão: 60mV ±(0,7%Leit.+3D)

600mV ±(0,5%Leit.+2D)

6V ~ 600V ±(0,7%Leit.+3D)

# Impedância de entrada: mV: 3GW, outros modos aprox. 10MW. (Haverá uma instabilidade no display no caso das faixas de mV).

# Máxima tensão de entrada: 600VDC/ 600VAC.

# Resultados podem se tornar instáveis quando não for conectado carga.

Tensão AC:# Faixa: 60mV, 600mV, 6V, 60V, 600V, LPF 600V, LoZ 600V

# Resolução: 0.01mV, 0.1mV, 1mV, 0.01V, 0.1V

# Precisão: 60mV ~ 600mV ±(1%Leit.+3D)

6V ~ 600V ±(0,8%Leit.+3D)

LPF 600V ±(4%Leit.+3D)

LoZ 600V ±(2%Leit.+10D)

# Impedância de entrada mV: 3GW, outros modos aprox. 10MW. ( Em LoZ a impedância de entrada é aprox. 3KW).

# Máxima tensão de entrada: 600V RMS.

# Frequência de resposta: 45 ~ 400Hz.

# Valores True RMS são aplicáveis de 5% a 100% da faixa com uma leitura residual de curto-circuito permitida de < 10 dígitos.

# O fator de crista em AC pode ser de até 3,0, exceto em 600V onde pode ser até 1,5.

Corrente DC:# Faixa: 600µA, 6000µA, 60mA, 600mA, 6A, 10A

# Resolução: 0.1µA, 1µA, 0.01mA, 0.1mA, 0.001A, 0.01A

# Precisão: 600µA ~ 600mA ±(0,7%Leit.+2D)

6A ~ 10A ±(1%Leit.+3D)

# Proteção de Sobrecarga

Entrada para mA: Fusível 0,6A/600V f6x32mm.

Entrada para 10A: Fusível 10A/600V f6x25mm.

Corrente AC:# Faixa: 600µA, 6000µA, 60mA, 600mA, 6A, 10A

# Resolução: 0.1µA, 1µA, 0.01mA, 0.1mA, 0.001A, 0.01A

# Precisão: 600µA ~ 600mA ±(1%Leit.+3D)

6A ~ 10A ±(1,2%Leit.+3D)

# Proteção de Sobrecarga

Entrada para mA: Fusível 0,6A/600V f6x32mm.

Entrada para 10A: Fusível 10A/600V f6x25mm.

# Frequência de resposta: 45 ~ 400Hz.

# Exibe o valor em True RMS.

# Valores True RMS são aplicáveis de 5% a 100% da faixa com uma leitura residual de curto-circuito permitida de < 2 dígitos.

# O fator de crista em AC pode ser de até 3,0.

Resistência:# Faixa: 600O, 6kO, 60kO, 600kO, 6MO, 60MO

# Resolução: 0.1O, 0.001kO, 0.01kO, 0.1kO, 0.001MO, 0.01MO

# Precisão: 600O ±(1%Leit.+2D)

6kO ~ 600kO ±(0,8%Leit.+3D)

6MO ~ 60MO ±(1,5%Leit.+5D)

# Proteção de Sobrecarga: 600V-PTC.

# Valor medido = valor exibido - valor de curto-circuito das pontas de prova.

Capacitância:# Faixa: 9.999nF, 99.99nF, 999.9nF, 9.999µF, 99.99µF, 999.9µF, 9.999mF, 99.99mF

# Resolução: 1pF, 0.01nF, 1nF, 0.01µF, 0.1µF, 1µF, 10µF

# Precisão: 9.999nF Com a função REL: ±(4%Leit.+10D)

99.99nF ~ 999.9mF ±(4%Leit.+5D)

9.999mF ~ 99.99mF ±10%Leit.

# Proteção de Sobrecarga: 600V-PTC.

# Para capacitância =100nF, é recomendado o uso da função REL para assegurar a precisão da medida.

Duty Cycle:# Faixa: 9.999Hz ~ 9.999MHz

# Resolução: 0,001Hz ~ 0,001MHz

# Precisão: ±(0,1%Leit.+4D)

# Amplitude de entrada: (nível DC é zero)

=100kHz: 100mVrms = a = 20Vrms

>100kHz ~ 1MHz: 200mVrms = a = 20Vrms

>1MHz: 500mVrms = a = 20Vrms

5MHz ~ 10MHz: 900mVrms = a = 20Vrms

# Duty cycle: aplicável apenas para medidas = 10kHz.

# Proteção de Sobrecarga: 600V-PTC 29

# Durante a medida de tensão ou corrente AC, caso seja necessário medir a frequência ou o duty cycle em linha viva, segue os parâmetros de entrada:

Resposta em frequência: = 1kHz;

Tensão AC: entrada mV: = 100mV; entrada V: = faixa x 6%;

Corrente AC: #a# é a faixa de entrada

faixas 6mA, 600mA, 10A: a = faixa x 6%;

faixas 600µA, 60mA, 6A: a = faixa x 60%.

Teste Continuidade:# Resolução: 0,1O

# Acima de 50O, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade (resistência =10O).

# Proteção de Sobrecarga: 600V-PTC.

Taxa de Atualização: Aproximadamente 2 ~ 3 vezes por segundo.

Indicação de Sobrefaixa: #OL.#

Indicação de Polaridade: Automática.

Dimensões: 175(A) x 81(L) x 48,5(P)mm
